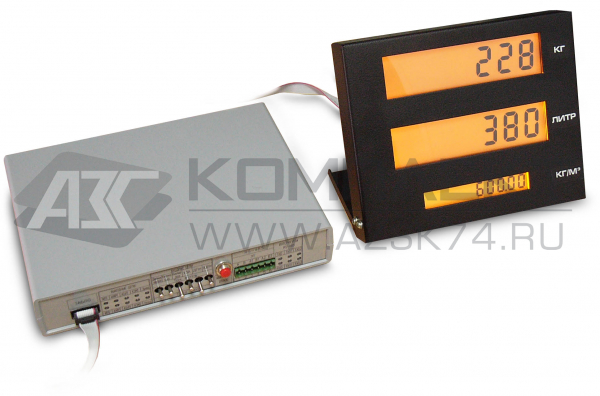

Имитатор Топаз-130-8

ИМИТАТОР ТОПАЗ-130-8

Артикул: ДСМК.423152.001-09
Код товара: 12532
За подробной информацией обратитесь к нашим экспертам по бесплатному номеру 8 800 2500 740

Описание

Имитатор Топаз-130-8 предназначен для демонстрации функциональных возможностей отсчетного устройства Топаз-106К1Е.

Имитатор используется для:

  • имитации работы измерительной установки, оснащенной устройством отсчетным Топаз-106К1Е, при разработке и отладке компьютерных систем управления для нефтебаз;
  • проверки функционирования пультов дистанционного управления Топаз-103М1 и контроллеров управления Топаз-103МК1;
  • обучения технического персонала сервисных центров приемам настройки режимов и параметров работы устройства отсчетного Топаз-106К1Е;
  • обучения персонала нефтебаз приемам работы с автоматизированной системой управления Топаз-Нефтебаза и измерительными установками, оснащенными устройствами отсчетными Топаз-106К1Е.

Управление устройством осуществляется системой управления по интерфейсу RS-485 с использованием Протокола 2-Н для обмена данными между системой управления и измерительной установкой - версия 2.0.

В качестве СУ может быть использован любой из приведенных ниже вариантов:

  • ПДУ Топаз-103М1;
  • ПК через устройство согласования интерфейсов RS-485 и RS‑232 (например, Топаз-103МК1, Топаз-119-15М1, Топаз-119-5М). На ПК должна быть установлена программа, поддерживающая используемый протокол обмена данными, например, ПО Топаз – Нефтебаза.

Устройство имитирует:

  • задание дозы и отпуск топлива с отображением информации об отпуске на модуле ЖКИ Топаз-160-11;
  • работу отсчетного устройства Топаз-106К1Е с блоком коммуникации Топаз-187" в составе комплекса оборудования, когда требуется работа нескольких (до 4-х) измерительных установок на одну заправочную консоль;
  • различные состояния датчиков устройств заземления автоцистерн и датчиков предельного наполнения автоцистер;
  • различные типы кнопок "ПУСК/СТОП", используемых в измерительных установках;
  • наличие или отсутствие цепей обратной связи от магнитных пускателей насосных агрегатов;
  • аварийный отпуск топлива (перелив).

Устройство с помощью светодиодов обеспечивает индикацию:

  • включения электропитания;
  • включения магнитных пускателей насосных агрегатов, клапанов большого расхода, клапанов малого расхода, клапанов электромагнитных (далее -– КЭМ) имитируемой установки;
  • команд включения звукового сигнализатора и подогрева ЖКИ;
  • наличия информационного обмена с системой управления, массомером и коммуникатором Топаз-187.

Устройство выдает на ЖКИ :

  • заданную дозу;
  • массу, объём и плотность отпущенного топлива;
  • служебную информацию.
