Узлы наполнения

Код товара: 9343
17 169 руб. Оптовая цена
17 700 руб. Розничная цена
Диаметр
  • 80 мм
  • 100 мм
Модификация
  • с муфтой сливной
  • без муфты сливной
Код товара: 8771
7 584 руб. Оптовая цена
7 900 руб. Розничная цена
Модификация
  • с краном шаровым
  • без крана шарового

Назначение узлов наполнения

УН предназначены для безопасного соединения двух емкостей при перекачке топлива. Самая распространенная схема применения:

Автоцистерна → Узел наполнения → Резервуар АЗС

Также УН выполняют функции:

  • противопожарной защиты — за счет гидрозамка типа «сифон»;
  • контроля типа жидкости — чтобы избежать смешивания разных типов топлива из-за ошибки человека.

УН соединяют большинство известных типов сливных устройств, шлангов, муфт.

Типы и разновидности узлов наполнения

1. Узел линии налива УН-80

Соединяет рукав бензовоза с емкостью на АЗС и служит противовзрывной защитой. Предотвращает перегруз топливных резервуаров, имеет возможность дистанционного контроля и управления. Жидкость проходит через патрубок с условным диаметром 80 мм под действием гравитации со скоростью 400 литров в минуту. 100% ремонтопригоден — профилактике и замене подлежат все детали устройства.

2. Узел наполнения

Представляет собой конструкцию из сливной муфты, сливного фильтра, огневого предохранителя. Также в устройстве предусмотрена запорная арматура. Компактные размеры — 250×280 мм, показатели расхода аналогичны УН-80.

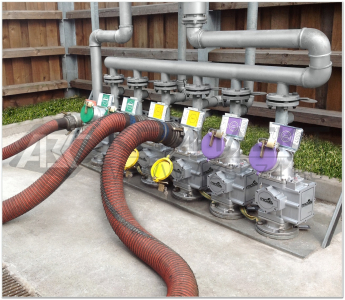

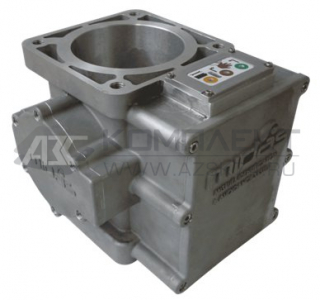

3. Клапан противосмешения топлива

Автономная герметичная конструкция, запитанная от аккумулятора, который подзаряжается через крыльчатку потоком жидкости в линии. Служит для предотвращения попадания в резервуар другого вида топлива. Прибор откалиброван на основные показатели среды. Срабатывает автоматически и мгновенно, если через него пытаются прокачать жидкость с другими параметрами. Клапан перекрывает поток и подает сигнал оператору. Для каждого резервуара требуется отдельный клапан.

4. УН-80Э с ЭМК

Колено 90° с фиксаторами, которые обеспечивают быструю сборку-разборку линии. Оборудован электромагнитным клапаном для дистанционного управления сливом.

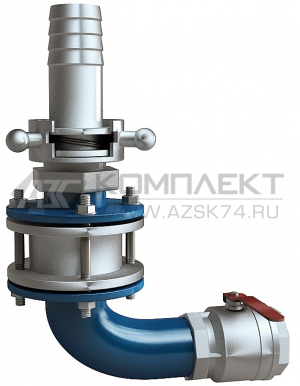

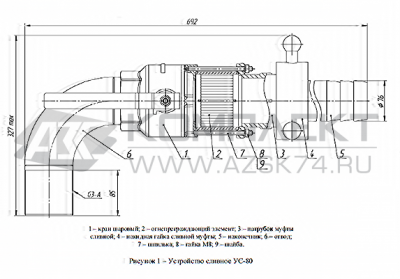

5. Сливное устройство УС-80

Колено из труб на шарнире 360° для гравитационного перекачивания нефтепродуктов из автоцистерны в резервуар АЗС. Условный проход труб — 80 мм, может быть исполнен с углом 90° или 135°.
