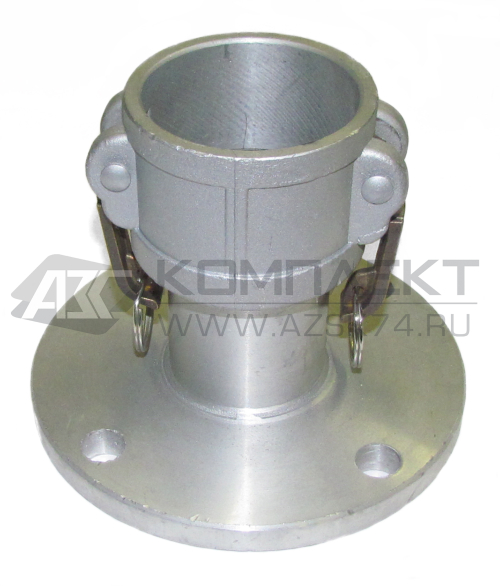

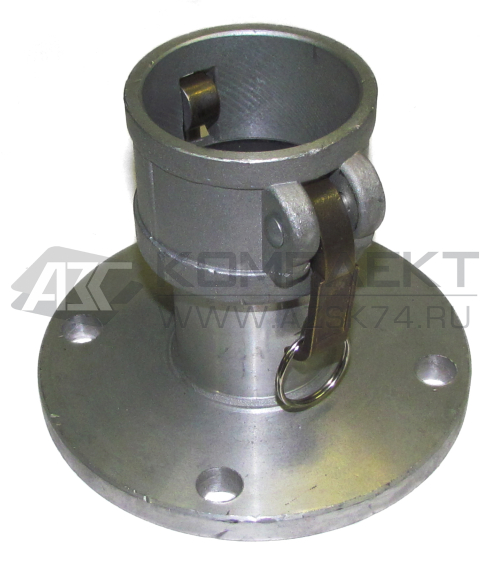

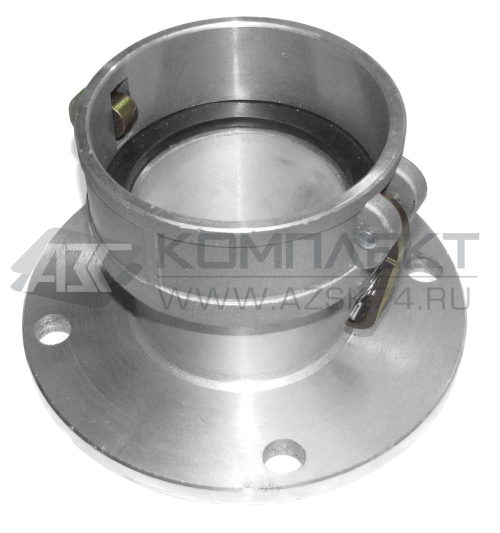

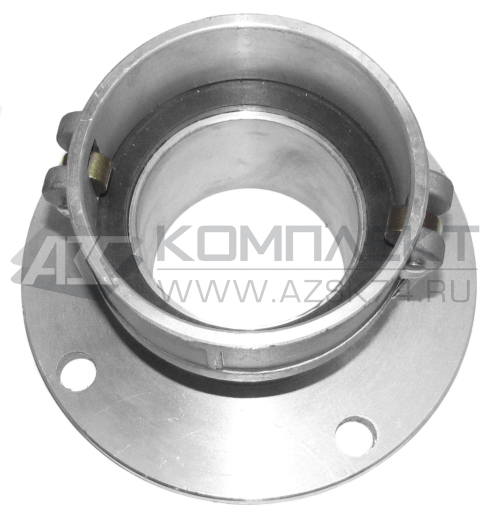

Муфта стыковочная с приварным фланцем (с одной стороны камлок - с другой стороны фланец).
Присоединительные размеры приварного фланца (Стандарт фланца DIN 2633, PN 10/16):
Условный диаметр (проход) фланца, мм | Наружный диаметр фланца D, мм | Радиус окружности по центрам отверстий для болтов r, мм | Диаметр отверстий под болты d, мм | Количество отверстий под болты |
15 | 95 | 65 | 14 | 4 |
20 | 105 | 75 | 14 | 4 |
25 | 115 | 85 | 14 | 4 |
31 | 140 | 100 | 18 | 4 |
40 | 150 | 110 | 18 | 4 |
50 | 165 | 125 | 18 | 4 |
65 | 185 | 145 | 18 | 4 |
80 | 200 | 160 | 18 | 8 |
100 | 220 | 180 | 18 | 8 |
125 | 250 | 210 | 18 | 8 |
150 | 285 | 240 | 22 | 8 |
