Устройство  дыхательное УД-2-80
Устройство  дыхательное УД-2-80

УСТРОЙСТВО ДЫХАТЕЛЬНОЕ УД-2-80 ПБА

Код товара: 5690
Исполнение:
  • 808.00.00.00-19
  • 808.00.00.00-20
  • 808.00.00.00-21
  • 808.00.00.00-22
  • -
Под заказ с центрального склада
За подробной информацией обратитесь к нашим экспертам по бесплатному номеру 8 800 2500 740

Описание

Дыхательная арматура - обязательный атрибут оснащения автоцистерны. Позволяет предупреждать аварий в результате деформации емкости. Вероятность такого повышается на этапах приемки и раздачи нефтепродуктов из-за избыточной нагрузки или создания вакуума. Ниже представлен клапан УД-2-80.

Предназначение клапана УД-2-80

Клапан дыхания УД 2-80 предназначен для поддержания давления в герметично закрытом отсеке автомобильной цистерны. Также он оснащен огнепреградителем. Благодаря чему данный клапан, кроме того, что гарантирует герметичность отсека бензовоза при ее повороте, еще и не позволяет попадать искрам и пламени внутрь.

Указания по эксплуатации дыхательного клапана УД-2-80

Дыхательный клапан УД 2 располагают на крышке люков цистерн. Установочное положение должно согласовываться горизонтальному положению уплотняющих поверхностей затворов. УД-2-80 эксплуатируется в районах с умеренными климатическими условиями. Может работать на открытом воздухе при температуре −40 С. Корпус дыхательного клапана бензовоза изготовлен из стали 08Ю. Покрытие нанесено горячим оцинковыванием. Дыхательный клапан автоцистерны поставляется с ниппельным и фланцевым присоединениями.

Модификации УД-2

Клапан поставляется в следующих модификациях:

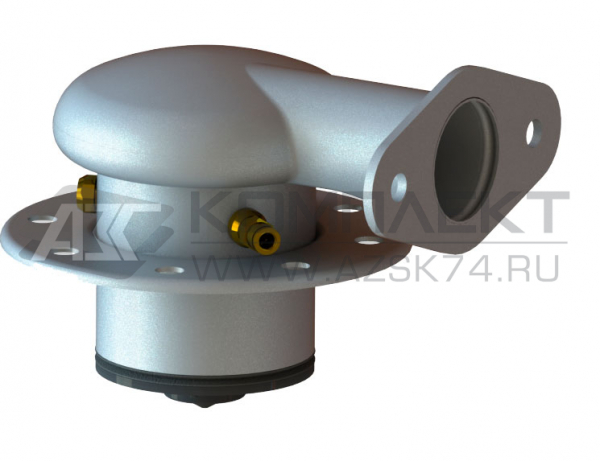

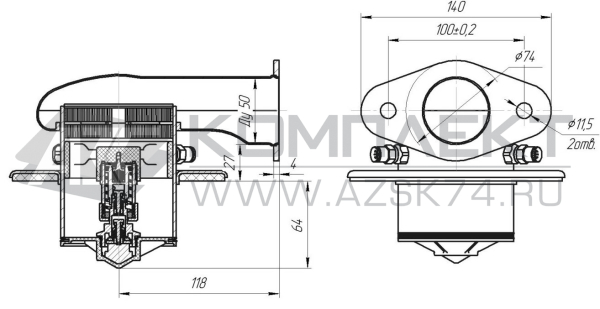

  • 808.00.00.00-19. Модель устанавливается на цистерны, хранящие светлые нефтепродукты. Поставляется с фланцевым присоединением;

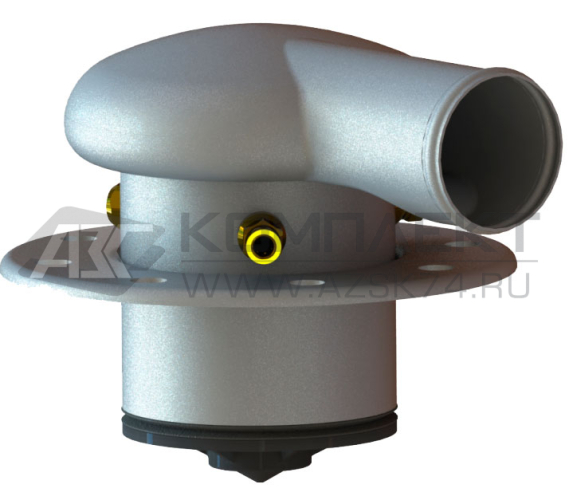

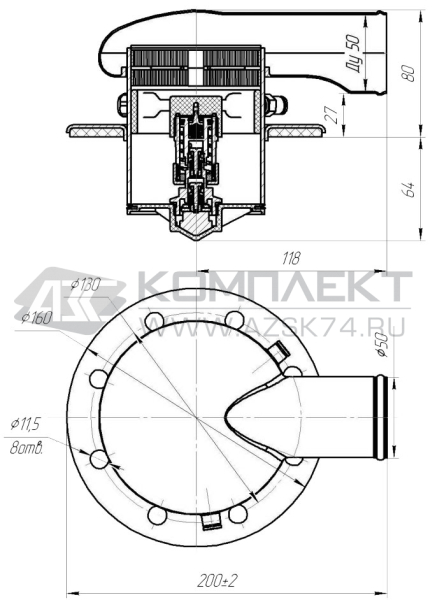

  • 808.00.00.00-20. Подходит для автоцистерн, перевозящих нефтепродукты. Имеет ниппельное присоединение;
  • 808.00.00.00-21 и -22. Устанавливается на автомобилях, транспортирующих авиационное топливо. 21- имеет ниппельное присоединение; 22- фланцевое.

Принцип работы дыхательного устройства УД-2

Дыхательное устройство 808.00.00.00 работает в 2-х режимах. На малых и больших дыханиях.

В 1-ом случае работа осуществляется автономно. В таком случае по линии управления подача давления воздуха не происходит. Это позволяет во время стоянки, транспортировки автомобильной цистерны «дышать» отсеку.

Во 2-ом случае работает в режиме вынужденного открывания затвора прибора. При сливе обеспечивается поступление воздуха в отсек. А при наливе - вывод паров нефтепродуктов. В состояние больших дыханий клапан приводится за счет подачи сжатого воздуха по линии управления.

Технические характеристики УД-2-80

  • Тип - с пневмоуправлением;
  • Номинальный диаметр - 50 мм;
  • Диапазон рабочего давления избыточного – от 0,051 до 0,064 кг/см2;
  • Диапазон рабочего давления вакууметрического - от 0,015 до 0,025 кг/см2;
  • Диапазон избыточного давления при полном открывании – от 0,081 до 0,102 кг/см2;
  • Диапазон вакууметрического давления при полном открывании – от 0,025 до 0,033 кг/см2;
  • Производительность при открытом затворе – 150 м3/ч;
  • Температура внешней среды – от -40 до +50 С;
  • Габариты – 127 х 201 х 154 мм;
  • Вес – 2 кг
