Колонки топливораздаточные ГОСТ 9018-89 технические условия

Топливораздаточная колонка – основной элемент автозаправочной станции, предназначенный для выдачи и учета горючего топлива. Техническая эксплуатация оборудования производится в соответствии с требованиями государственного стандарта – ГОСТ 9018-89.

ГОСТ 9018-89 был разработан в 1989 году с целью:
  • классификации;
  • регулирования норм технических требований;
  • установления условий безопасной эксплуатации;
  • регулирования способов и методик испытаний изделия при производстве.

ТРК как самостоятельная единица АЗС

Топливораздаточные колонки предназначены для измерения объема горючего жидкого топлива (бензин, керосин, ДТ), выдаваемого потребителю. Для надлежащего функционирования колонки, топливо должно иметь вязкость в пределах от 0,55 до 40 мм/с.

ТРК имеют несколько классификаций:
  • по способу размещения: для обслуживания одного или двух потребителей;
  • по виду привода: ручные или электрические;
  • по условиям размещения: стационарные, переносные;
  • по способу управления: ручное, дистанционное, с местного задающего устройства, комбинированное;
  • по расходу топлива 25, 40, 60, 80, 100, 160 литров в минуту;
  • по основной погрешности ±0,25; ±0,4

Любой тип ТРК, как инструмент для измерения объема, нуждается в периодической поверке (местной и посредством контролирующей организации) и имеет свою погрешность исчисления: ±0,25% либо ±0,4%.

В комплект поставки входят: топливораздаточные колонки, инструкция, руководство по эксплуатации, комплекты запасных частей и узлы.

Технические условия

Оборудование, выполненное и эксплуатируемое в соответствии с требованиями ГОСТ, считается пригодным для использования на территории РФ. Для правильного функционирования устройства стандарт диктует соблюдение следующих требований:
  • допустимая погрешность измерения не должна отклоняться от предписанных в паспорте к ТРК;
  • изделие изготавливается в климатическом исполнении “У” и пригодно для использования при следующих условиях окружающей среды: температура: от –40 °С до +40 °С; относительная влажность 30-100%;
  • температура рабочей (выдаваемой) горючей жидкости не должна выходить за пределы допустимой:
    • бензин: –40°С ÷ +35°С;
    • дизельное топливо и керосин: –40°С ± +50°С;
    • топливная смесь: +6°С÷ +35°С.
  • место размещения колонки должно соответствовать требованиям пожарной безопасности;
  • топливораздаточные колонки, технические условия которых изложены выше, имеют средний срок использования не менее 12 лет.

Правила установки ТРК

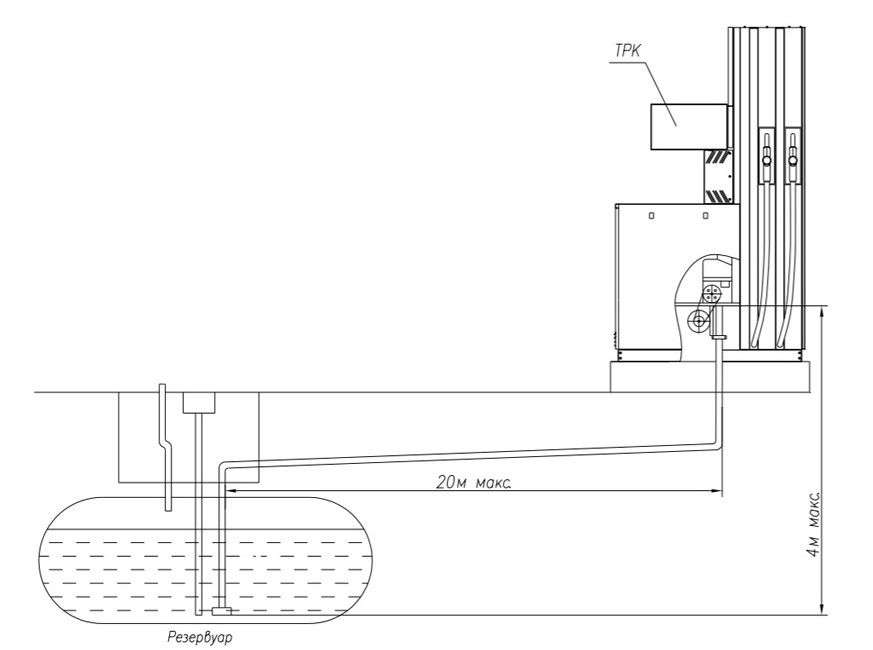

Расстояния для установки топливораздаточных колонок К монтажу колонок должны допускаться лица, которые имеют соответствующее разрешение на монтаж взрывозащищенного электрооборудования. Производитель вместе с устройством поставляет руководство по эксплуатации топливораздаточных колонок. Этот документ содержит информацию о:
  • изделии, комплектации и принципе функционирования;
  • порядке работы ТРК и эксплуатационных ограничениях;
  • техническом обслуживании: осмотре, поверке и мерах безопасности;
  • способах ремонта, транспортировки и утилизации.

Для ввода в эксплуатацию ТРК необходимо, следуя руководство, выполнить следующие действия:
  1. распаковать упаковку с колонкой и провести внешний осмотр на предмет наличия повреждений. Проверить комплектацию согласного ведомости комплектации;
  2. произвести монтаж, строго следуя правилам инструкции на конкретную модель и проекту АЗС;
  3. установку производить на фундамент, закрепляя 4 шпильками;
  4. подвести к колонке топливный трубопровод, кабели управления и силовые кабели;
  5. смонтировать электрооборудование согласно схеме подключения колонки;
  6. провести пробный пуск, прокачав не менее 200 литров топлива;
  7. опломбировать и выполнить сдачу подготовленной колонки ответственному лицу.

Основные правила эксплуатации ТРК

Эксплуатация устройства должна проводиться согласно руководству по эксплуатации. Дозу задает оператор в соответствии с правилами управления. Для заправки бака транспортного средства необходимо снять раздаточный кран с колонки и зафиксировать его в приемном устройстве автомобиля. Нажать рычаг пистолета и зафиксировать его.

При включении колонки происходит обнуление разового счетчика и включение электродвигателя. На индикаторе отображается информация об отпускаемой дозе. На коммерческих колонках показывается цена за литр, объем заправляемого топлива и стоимость заправки. По окончании выдачи заданного количества топлива срабатывает электромагнитный клапан и выключается двигатель.

После окончания заправки у раздаточного крана отжимается рычаг и пистолет возвращается в колодку на ТРК.

Правила эксплуатации ТРК на АЗС должны быть изложены в доступной для пользователя формы и размещены в удобном для прочтения месте.
