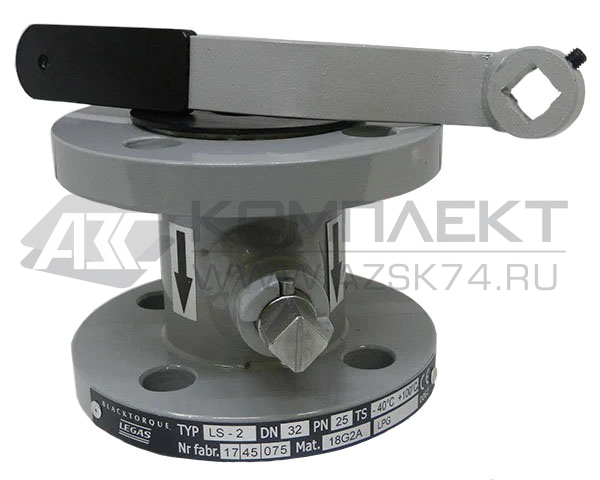

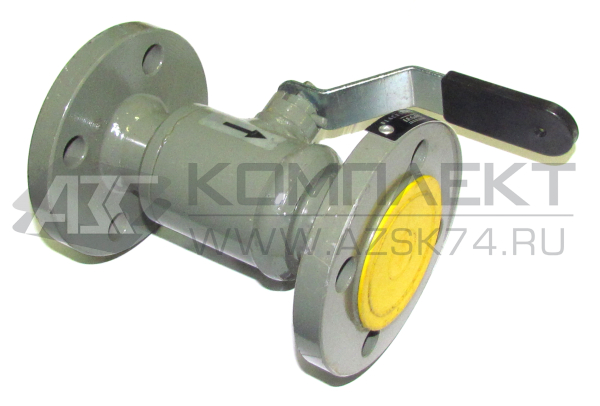

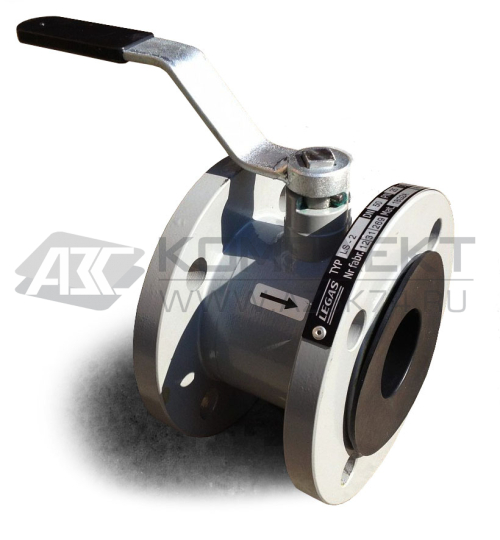

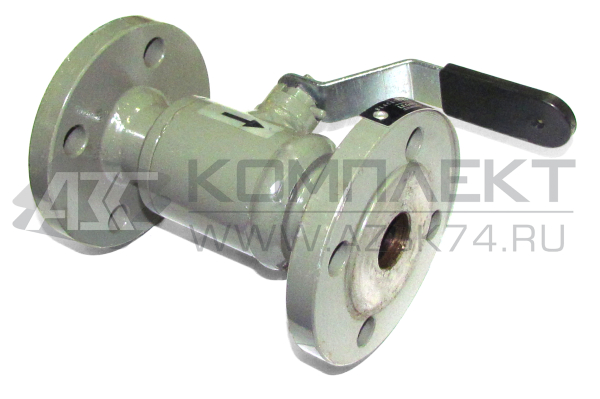

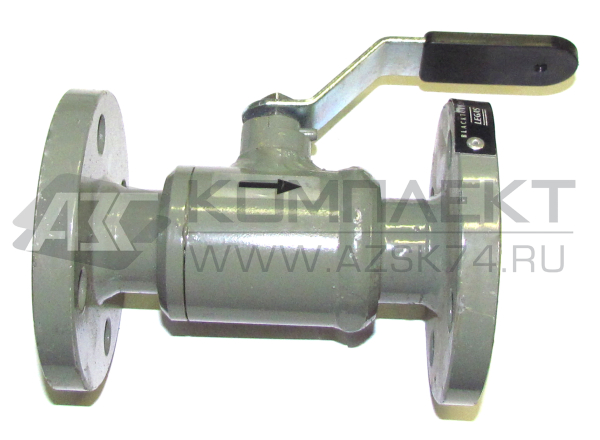

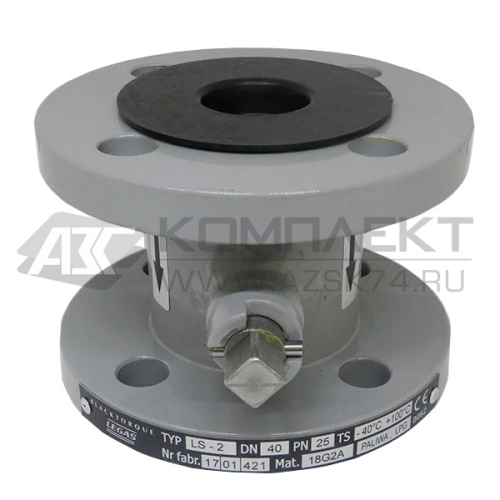

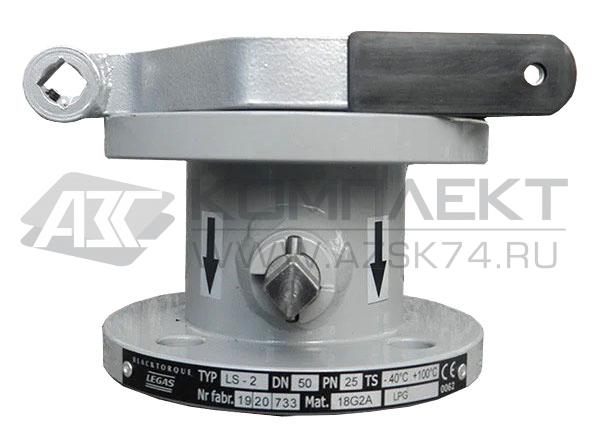

Кран шаровой LEGAS LS-2 (фланцевый)

КРАН ШАРОВОЙ LEGAS LS-2 (ФЛАНЦЕВЫЙ)

Код товара: 11239
Диаметр:
  • Dn 20
  • Dn 25
  • Dn 32
  • Dn 40
  • Dn 50
  • -
Нашли дешевле?
За подробной информацией обратитесь к нашим экспертам по бесплатному номеру 8 800 2500 740

Описание

Шаровые краны LEGAS LS-2 - это современная и безопасная запорная арматура для трубопроводов по транспортировке нефтепродуктов, сжиженных углеводородов и масел.

В процессе эксплуатации обычных шаровых кранов других производителей возможны случаи возникновения избыточного давления во внутренних полостях крана (до 40 МПа) при нагреве из-за воздействия открытого огня или сверхнормативного нагрева корпуса под воздействием солнечных лучей, что зачастую приводит к разрушению корпуса запорного устройства. Это обстоятельство связано с тем, что при открытии/закрытии крана в процессе эксплуатации в технологические зазоры между шаром и корпусом крана попадает незначительное количество рабочей среды, которая, в свою очередь, под воздействием температуры расширяется и давление в закрытой полости возрастает.

В конструкции кранов LEGAS применены инновационные компенсационные вставки, предотвращающие возможность возникновения избыточного давления среды внутри изделия и выхода его из строя. Это влечет незначительное удорожание готового изделия, но повышает его ресурс и безопасность использования.

Конструкция шаровых кранов LEGAS представлена на рис.1.


Рис.1. Обобщенная конструкция запорной арматуры LEGAS

1 – корпус;
2 – шар;
3 – шпиндель;
4 – втулка;
5 – уплотнение;
6 – гнездо;
7 – уплотнение шара;
8 – компенсационная пружина;
9 – уплотнительное кольцо (О-ринг);
10 – штифт;
11 – прокладка;
12 – прокладка;
13 – прокладка;
14 – пакетное уплотнение;
15 – прокладка.

Монтаж на сопрягаемые участки трубопроводов, резервуаров и аппаратов производится с помощью фланцевого соединения.

Шаровые краны LEGAS LS-2 выпускаются на диаметр условного прохода (Ду) в диапазоне от 15 до 150 мм. Рабочий диапазон температуры: -40°С.…+150 °С.

Основные технические характеристики кранов Legas LS2:

Наименование параметра Значение
Изготовитель Blacktorque
Торговая марка Legas
Страна происхождения Польша
Тип крана шаровой
Транспортируемый продукт газ, нефтепродукты, сжиженные углеводороды, масла
Тип присоединения фланцевое
Рабочий диапазон температур, °С -40…+150
Номинальное давление, МПа/бар 4/40
Диаметр условного прохода (Ду), мм 15…150
Материал корпуса сталь
Тип привода ручной
Цвет серый
Гарантийный срок, мес. 12


Размерный ряд шаровых кранов LS2:


Ду L, мм I, мм G, мм B, мм Резьба ISO 228-1 Масса, кг
15 130,0 21,0 22,0 37,0 1/2 2,0
20 150,0 24,0 27,5 40,0 3/4 2,8
25 160,0 30,0 34,5 48,0 1 3,5
32 104,0 35,0 42,4 83,0 1 1/4 5,3
40 106,0 40,0 48,3 87,0 1 1/2 6,1
50 108,0 48,0 60,3 95,0 2 8,3
65 112,0 59,0 76,1 122,0 2 1/2 10,0
80 140,0 71,0 88,9 130,0 3 13,5
100 190,0 90,0 114,3 143,0 - 35,0
125 325,0 110,0 139,7 176,0 - 56,0
150 350,0 137,0 168,3 207,0 - 83,0
